Hệ thống kiểm tra động cơ điện ECM, tiếng ồn thấp DC không chổi than kiểm tra động cơ băng ghế dự bị
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | KingPo |
| Chứng nhận: | Calibration certificate |
| Số mô hình: | CMT-1040ECM-HA |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| chi tiết đóng gói: | hộp nhựa hoặc hộp gỗ dán |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 20 mỗi tháng |
|
Thông tin chi tiết |
|||
| Tốc độ của xe gắn máy: | 0 ～ 6000 vòng / phút | Điện áp đầu vào: | 0 ～ 600VAC Tự động chuyển đổi |
|---|---|---|---|
| Đầu vào hiện tại: | 20A 50A | công suất đầu vào: | UXIX cosΦ |
| Sản lượng điện năng: | 0 ～ 3000W | Mô-men xoắn đầu ra: | 0 ～ 14N.m |
| Điểm nổi bật: | electric motor test bench,brushless motor tester |
||
Mô tả sản phẩm

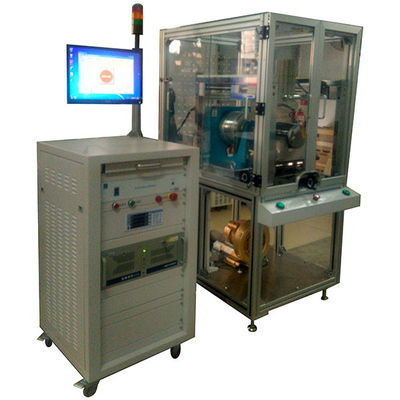

Hệ thống kiểm tra động cơ điện ECM, tiếng ồn thấp DC không chổi than kiểm tra động cơ băng ghế dự bị
Tên: ECM Brushless DC Motor Kiểm Tra Băng Ghế Dự Bị
Model: CMT-1040ECM-HA
Giơi thiệu sản phẩm:
CMT-1040ECM-HA là bộ động cơ DC không chổi than được thiết kế cho thử nghiệm dây chuyền sản xuất động cơ AC dài hạn, quy trình kiểm tra có thể tự động thu thập dữ liệu, dữ liệu kiểm tra có thể được lưu tự động và có thể đáp ứng kiểm tra tự động, kiểm tra điểm cố định , kiểm tra thủ công, Tăng nhiệt độ định mức, kiểm tra quá tải và in ra các báo cáo. Toàn bộ hệ thống kiểm tra được đo bởi cơ quan bên thứ ba và có chứng nhận hiệu chuẩn CNAS.
Tính năng, đặc điểm
1. Thiết bị được sử dụng (đường tín hiệu) yêu cầu chống nhiễu hoặc dây bảo vệ, thiết bị được nối đất, an toàn và đáng tin cậy, được trang bị bảo vệ lưới, băng ghế dự bị được trang bị nút dừng khẩn cấp, động cơ vẫn phải tuân theo xác định Chấm dứt thử nghiệm sau khi trình tự quyền lực và hoàn thành quá trình xả
2. Băng ghế thử động cơ có chức năng bảo vệ bên trong và sẽ không làm hỏng băng ghế thử do hư hỏng của động cơ. Ví dụ, khi cuộn dây động cơ được đoản mạch, kiểm tra sẽ không làm hỏng bảng thử nghiệm.
3. tất cả các bài kiểm tra có thể được thiết lập che chắn mặt hàng, có thể được lựa chọn trên băng ghế dự bị kiểm tra
4. Hệ thống có thể kiểm tra các thông số hiệu suất của các động cơ sau
5. Kích thước tải có thể được điều chỉnh tuyến tính, và nó có thể được kiểm tra theo hai cách: tốc độ cố định hoặc mô men xoắn không đổi.
6. Không tải và tải có thể được chuyển đổi, các đặc điểm kỹ thuật kiểm tra được thiết lập bởi chương trình LABVIEW máy tính công nghiệp, và tự động xác định, âm thanh và báo động ánh sáng, lưu trữ dữ liệu và đầu ra mạng
Tham chiếu lựa chọn
Khách hàng có thể tham khảo mô hình bộ điều khiển lực kế sau theo nhu cầu riêng của mình để lựa chọn hệ thống. Phần mềm và cấu trúc có thể được điều chỉnh theo ứng dụng thực tế của khách hàng.
|
Giới thiệu phần mềm
Cấu hình
| Không. | Thành phần | Mô hình | Yêu cầu kỹ thuật |
| 1 | Máy tính điều khiển công nghiệp | IPC-610 | Chassis; IPC-610; Bo mạch chủ: AIMB-781QG2; CPU: I5-24003.1G; Bộ nhớ 4G; Màn hình LCD Philips 190V. Windows 7 chính hãng hệ thống; |
| 2 | Nguồn cấp tần số biến tần được điều khiển bởi chương trình | AFC-31020C | Thiết bị cung cấp điện điều khiển: 1 pha 1PHASE / 220VAC / 50HZ đầu vào; phần mềm có thể thiết lập điện áp và tần số, sóng sin 50, 60Hz, tỷ lệ méo hài hòa ít hơn 5%; tải điện bảo vệ đầu vào: bảo vệ ngắn mạch, bảo vệ quá tải. |
| 3 | Kiểm tra thông số điện | WT310E | Cổng giao tiếp là IEEE-488; Biến áp hiện tại 50A thông qua Yokogawa gốc; Đầu vào bên ngoài (tùy chọn): 2.5 / 5 / 10V hoặc 50/100/200 mV; Dải tần số DC, 0.5Hz đến 100kHz |
| 4 | Lực kế | BHD-144 | Mô men xoắn 0,8 ~ 14N.m, độ chính xác ± 0,5% FS; tốc độ 100 ~ 12000 vòng / phút, độ chính xác ± 0,1% FS. Hoạt động liên tục công suất định mức 3000W; 3500W chạy trong 5 phút. Với thanh cân chỉnh, cân |
| 5 | Tải bộ điều khiển | HDC-1040 | Nó sử dụng chip thu thập dữ liệu nhập khẩu của Mỹ và công nghệ xử lý tín hiệu kỹ thuật số DSP mới nhất để hợp tác với máy đo lực, giao tiếp thông qua giao diện GPIB, có tốc độ truyền nhanh và ổn định tốt, và mua lại 120 mô men xoắn và tốc độ mỗi giây. |
| 6 | Buồng | tùy chỉnh | L600 * W600 * H1015 tủ và phụ kiện báo động, với bánh sàn và khóa. |
| 7 | nền tảng thử nghiệm | tùy chỉnh | Với thiết bị an toàn |
| số 8 | Kẹp | HDJ-200 | Đảm bảo điều chỉnh lên và xuống và khóa chức năng. |
| 9 | phần mềm thử nghiệm | tùy chỉnh | Giao diện Trung Quốc; với cài đặt tham số và chức năng cảnh báo quá giới hạn, kiểm tra tải tốc độ cố định, kiểm tra thời gian khởi động, kiểm tra không tải. |
| 10 | Máy đo tốc độ | RM1501 | Tự động dịch chuyển, phạm vi từ 10,0 đến 99999 RPM, khoảng cách đo 50 đến 300mm, đo tốc độ không tiếp xúc, giao tiếp RS-232. |
