IEC 62368-1 Mạch máy phát thử nghiệm xung 2 của Bảng D.1.

Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: KINGPO
Chứng nhận: ISO 17025
Số mô hình: KP-1950S

Thanh toán:

Số lượng đặt hàng tối thiểu: 1
Giá bán: 80000
chi tiết đóng gói: 500 * 600 * 300
Điều khoản thanh toán: T / T
Liên hệ với bây giờ

Thông tin chi tiết

Điểm nổi bật:

Máy phát điện thử nghiệm xung IEC 62368-1

,

Dụng cụ thử nghiệm xung IEC 62368-1

Mô tả sản phẩm

Mạch thử nghiệm xung 2 của Bảng D.1.

IEC 62368-1 Mạch máy phát thử nghiệm xung 2 của Bảng D.1. 0

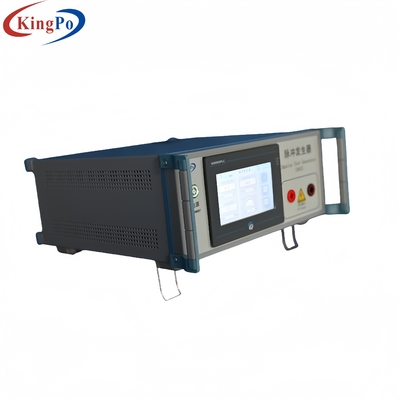

Máy phát xung 1950S, là một công cụ kiểm tra để tạo ra tín hiệu xung và tín hiệu HVDC.Dụng cụ này được thiết kế và sản xuất theo Phụ lục N.1 của tiêu chuẩn GB4943.1-2011 (IEC60950-1: 2005, MOD) (IEC62368-1-2018).Nó mô phỏng nhiễu sét trong mạng thông tin liên lạc và điện áp quá độ trong hệ thống phân phối cho các loại thiết bị công nghệ thông tin.Nó thuộc về thiết bị và dụng cụ kiểm tra an toàn điện.Máy phát xung 1950 S được điều khiển bởi bộ điều khiển lập trình PLC Panasonic (FP-X C14R).
Tất cả các thông số và Trạng thái làm việc của thiết bị được hiển thị và cài đặt trên màn hình cảm ứng màu 7 inch (TK6070iH), và giao diện menu giữa tiếng Trung và tiếng Anh được cung cấp.
Thiết bị cũng có bảo vệ quá áp để đảm bảo an toàn và độ tin cậy của thiết bị, và có thể được sử dụng rộng rãi trong các phòng thí nghiệm kiểm tra an toàn điện và các doanh nghiệp sản xuất điện và điện tử.

Tham số:
1. Dạng sóng xung kiểm tra: 10 / 700uS
Sai số dạng sóng là ± 20%
Điện áp xung đầu ra là 0 ~ 4kV, có thể được điều chỉnh liên tục
Độ chính xác của màn hình kỹ thuật số điện áp là ± 5% ± 3 từ
2. Dạng sóng xung kiểm tra: 1.2 / 50uS
Sai số dạng sóng là ± 20%
Điện áp xung đầu ra là 0 ~ 6kV, có thể được điều chỉnh liên tục
Độ chính xác của màn hình kỹ thuật số điện áp là ± 5% ± 3 từ
3. Cài đặt thời gian sạc và xả: 1 giây ~ 999 giây
4. Độ chính xác của nó là ± 1%

5. Thời gian sạc và xả được đặt: 0 ~ 999 lần
6. Độ chính xác của nó là ± 1.
7. Phân cực điện áp đầu ra: chuyển đổi xoay chiều tích cực và tiêu cực
8. Tỷ lệ điện áp riêng phần của đầu ra giám sát là 1 ≤ 1000
9. Bảo vệ quá dòng và bảo vệ quá áp có thể được thiết lập liên tục các giá trị bảo vệ
(cài đặt điều chỉnh trong máy)
10. Chế độ hiển thị và hoạt động: Màn hình màu cảm ứng 7 inch (TK6070iH) hiển thị và giao diện menu
hoạt động;
11. Công suất biến áp cao: 400VA

12. Kích thước dụng cụ: xấp xỉ 640 mm (chiều dài) × 460 mm (chiều sâu) × 320 mm (chiều cao)
13. Công suất làm việc: 220 V ± 10%, 50 Hz ± 2 Hz.
Kiểm tra sơ đồ mạch mạng
Thử nghiệm các mạch mạng trong Điều 2.10.3,4 và 6,2.2.1 / GB4943-2001 (IEC60950: 1999)

IEC 62368-1 Mạch máy phát thử nghiệm xung 2 của Bảng D.1. 1

Loại mạch Kiểm tra xung C1 C2 NS1 NS2 NS3
1 10 / 700us 20uF 0,2uF 50Ω 15Ω 25Ω
2 1,2 / 50us 1uF 30nF 76Ω 13Ω 25Ω
nhận xét

Nếu có thể thu được kết quả tương tự, có thể sử dụng bộ tạo thử nghiệm thay thế.

Lưu ý: mạch 1 và mạch 2 dựa trên Khuyến nghị K.44 của ITU-T



Ghi chú:
(1) Mạch trong hình trên được sử dụng để tạo ra điện áp xung, và giá trị của các thành phần được sử dụng được hiển thị bên dưới.Trạng thái bắt đầu của tụ điện C1 là điện áp tích điện Uc.10 / 700 μ s (10 μs là thời gian mặt sóng biểu kiến, 700 μ s là thời gian nửa đỉnh biểu kiến, dạng sóng của nó được thể hiện trên hình 9, T1 là thời gian mặt sóng biểu kiến, T là biểu kiến thời gian nửa đỉnh) mạch kiểm tra xung được sử dụng để mô phỏng nhiễu sét trong mạng thông tin liên lạc.
(2) Mạch thử nghiệm xung 1,2 / 50 μ s được sử dụng để mô phỏng điện áp quá độ trong hệ thống phân phối. 1,2 μs được coi là thời gian mặt sóng, 50 μ s là nửa thời gian đỉnh biểu kiến.
(3) Dạng sóng xung đề cập đến dạng sóng trong điều kiện mạch hở và dạng sóng khác nhau trong các điều kiện tải khác nhau.Vì một lượng lớn điện tích được lưu trữ trong tụ điện C 1, bạn cần phải
rất cẩn thận khi sử dụng các máy phát điện này.
