IEC60335 & ISO28927.1 & EN60745.1 & EN60745.1 Hệ thống đo lường hiệu chỉnh của dụng cụ điện cầm tay

Mô tả sản phẩm

Giới thiệu hệ thống:

Hệ thống dùng để đánh giá mức độ rung của dụng cụ điện cầm tay và dụng cụ điện cầm tay.Tín hiệu rung được đo bằng cảm biến rung được lắp trên tay cầm.Hệ thống áp dụng hai loại phương pháp phân tích: máy đo tần số rung thủ công của con người, phương pháp WH được chỉ định trong ISO8041 và chuyển đổi tần số 1/3 quãng tám.Có thể đo và phân tích giá trị phát xạ rung động, độ không đảm bảo và hệ số biến thiên của tay cầm.

Tiêu chuẩn áp dụng:

Phương pháp đo độ rung củaTay cầm dụng cụ điện cầm tay EN60745.1

Phương pháp kiểm tra độ rung của dụng cụ điện cầm tay ISO28927.1

Thông số:

Cảm biến rung: phạm vi 50 g (500 m/ S-2), tuyến tính 1%

Tốc độ mẫu: 1000-50000 Hz

Chế độ kết nối dữ liệu: USB

Chế độ kết nối cảm biến: BNC

Loại cảm biến:ICP.

Tiêu chuẩn áp dụng:

Phương pháp đo độ rung của tay cầm dụng cụ điện cầm tay theo tiêu chuẩn IEC60745.1 EN60745.1 GB/T 22665

Giới thiệu hệ thống:

Hệ thống được sử dụng để đánh giá mức độ rung của tay cầm dụng cụ cầm tay.Tín hiệu rung được đo bằng cảm biến rung gắn trên tay cầm.Hệ thống sử dụng phương pháp WH của máy đo tần số rung thủ công tiêu chuẩn và gia tốc chuyển đổi dải tần 1/3 quãng tám, có thể đo và phân tích giá trị phát xạ rung, độ không đảm bảo và hệ số biến thiên của tay cầm ở các vị trí khác nhau của dụng cụ.Các công cụ mở rộng bổ sung cũng có thể được sử dụng để đánh giá độ rung của cơ thể con người ở các trạng thái khác nhau, chẳng hạn như thân, đầu, ngồi, ngang và dọc.

Đo độ rung của dụng cụ cầm tay

hệ thống thiết bị

Phần cứng hệ thống đo lường

Hoạt động phần mềm:

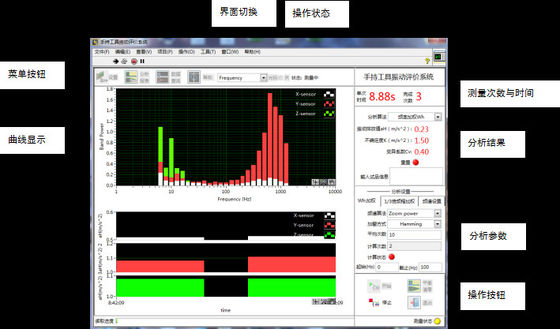

Giao diện phần mềm bao gồm nút thao tác, nút menu, giao diện hiển thị đường cong, cài đặt phân tích và kết quả phân tích.Cài đặt phân tích và giao diện hiển thị được hiển thị ở giao diện trên cùng để tạo điều kiện cho người dùng thao tác.Thông qua chuyển đổi giao diện, đường cong miền thời gian, đường cong mức năng lượng rung, đường cong 1 ≤ 3 quãng tám, đường cong phổ công suất và giao diện phân tích dữ liệu thử nghiệm của quy trình đo có thể được hiển thị và chuyển đổi.

Phần mềm hiển thị quá trình kiểm tra biên độ rung X, Y, Z và đường cong thời gian trong thời gian thực, được sử dụng để quan sát tín hiệu lịch sử thời gian.

Đường cong biên độ dao động thời gian

Phần mềm sử dụng trung bình tuyến tính, trung bình hàm mũ và trung bình cực đại để tính tín hiệu biên độ tần số.Nó cũng có thể được sử dụng để phân tích lỗi và ngoại lệ của các công cụ.

Đường cong biên độ tần số

Phần mềm áp dụng trọng số tần số 1/3 quãng tám tiêu chuẩn, trọng số tần số phương pháp ISOWh để người dùng lựa chọn, giám sát thời gian thực, thời gian kiểm tra hiển thị giao diện, thời gian kiểm tra, để tương tác với khách hàng, có thể kiểm soát hiệu quả hơn sự thay đổi của hệ số biến đổi do các nhà khai thác khác nhau tạo ra .

1/3 quãng tám, đường cong mức độ rung

Giao diện kiểm tra và phân tích hiển thị biên độ và tần số của các dải tần số trung tâm khác nhau với 1 ≤ 3 quãng tám, dữ liệu được phân tích bằng phương pháp Wh và phương pháp 1 ≤ 3 quãng tám, đồng thời cho thấy giá trị phát xạ rung động aH, độ không đảm bảo K và hệ số biến thiên Cv , phù hợp tốt với các yêu cầu tiêu chuẩn thông qua phép đo tay cầm của dụng cụ.

phân tích dữ liệu thử nghiệm

Để tạo điều kiện thuận lợi cho khách hàng vận hành, phần mềm cung cấp nhiều phương pháp thiết kế, chẳng hạn như thử nghiệm một người, hoạt động liên tục 3 người / 5 người, kích hoạt độ trễ thời gian, kích hoạt ngưỡng, v.v., thuận tiện và hiệu quả.

thiết lập phần mềm

Thử nghiệm giao diện thử nghiệm

thông số thực vật
