Môi trường oxy Thiết bị / hệ thống đánh lửa theo tiêu chuẩn IEC 60601-1 cho tôi

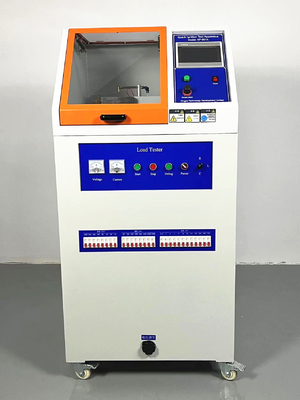

IEC 60601-1 Máy thử lửa để kiểm tra nguy cơ cháy trong môi trường giàu oxy cho ME EQUIPMENT & ME SYSTEMS

1Theo tiêu chuẩn:

IEC 60601-1-hình 34-hình 37 (điều 11).2.2)

2Thông số kỹ thuật

11.2.2 Thiết bị và hệ thống ME được sử dụng kết hợp với môi trường giàu oxy

11.2.2.1 Rủi ro cháy trong môi trường giàu oxy
Trong ME EQUIPMENT và ME SYSTEMS, rủi ro cháy trong môi trường giàu oxy phải được giảm càng nhiều càng tốt trong điều kiện bình thường hoặc trong điều kiện lỗi đơn lẻ (như được xác định trong 11.2.3). An unacceptable RISK of fire is considered to exist in an OXYGEN RICH ENVIRONMENT when a source of ignition is in contact with ignitable material and there is no means that would limit the spread of a fire.
LƯU Ý 1 Đối với nồng độ oxy lên đến 25% ở một bầu khí quyển hoặc áp suất một phần lên đến 27,5 kPa cho áp suất khí quyển cao hơn, các yêu cầu trong 1 3.1.1 được coi là đủ.

a) * A source of ignition is considered to exist in an OXYGEN RICH ENVIRONMENT when any of the following conditions exist in NORMAL CONDITION and SINGLE FAULT CONDITIONS (including voltage and current):
1) nhiệt độ của vật liệu được nâng lên nhiệt độ đốt;
2) nhiệt độ có thể ảnh hưởng đến hàn hoặc các khớp hàn gây ra sự nới lỏng,mạch ngắn hoặc các lỗi khác có thể dẫn đến lửa hoặc làm tăng nhiệt độ vật liệu lên nhiệt độ đốt cháy của nó;
3) các bộ phận ảnh hưởng đến vết nứt an toàn hoặc thay đổi hình dạng bên ngoài của chúng, tiếp xúc với nhiệt độ vượt quá 300 °C hoặc tia lửa (xem 4) và 5) do quá nóng;
4) nhiệt độ của các bộ phận hoặc thành phần có thể vượt quá 300 °C;
5) tia lửa cung cấp năng lượng thích hợp cho việc đốt cháy bằng cách vượt quá giới hạn của hình 35 đến hình 37 (bao gồm).

Các mục 4) và 5) đề cập đến trường hợp tồi tệ nhất khi khí quyển là 100% oxy, vật liệu tiếp xúc (đối với mục 5) là hàn và nhiên liệu là bông.Các nhiên liệu và nồng độ oxy có sẵn nên được xem xét khi áp dụng các yêu cầu cụ thể nàyKhi các sai lệch từ các giới hạn trường hợp tồi tệ nhất được thực hiện (dựa trên nồng độ oxy thấp hơn hoặc nhiên liệu dễ cháy hơn), chúng phải được lý do và ghi lại trong
hồ sơ quản lý rủi ro.
Thay vì 11.2.2.1 (a) 5), thử nghiệm sau đây có thể được sử dụng để xác định liệu có nguồn lửa hay không.

Đầu tiên, các vị trí trong thiết bị ME có thể gây ra lửa. sau đó, các vật liệu của các bộ phận có thể xảy ra lửa được xác định.
Sau đó sử dụng các mẫu cùng vật liệu để chế tạo các chân liên lạc cho thiết bị thử nghiệm (xem hình 34).
Các thông số khác cho thử nghiệm là: nồng độ oxy, nhiên liệu, các thông số điện (điện, điện áp, công suất, cảm ứng hoặc kháng cự).Các thông số này được lựa chọn để họ đại diện cho trường hợp tồi tệ nhất cho ME EQUIPMENT

Hai chân liên lạc được làm bằng vật liệu được xem xét được đặt đối lập (xem hình 34).Nguồn điện được kết nối với các chân như được hiển thị trong hình 35 đến hình 37Một miếng bông được đặt gần bề mặt tiếp xúc của hai chân. Các điểm tiếp xúc liên tục được rửa bằng oxy với tốc độ dưới 0,5 m/s thông qua một ống.Các cathode được di chuyển đến anode để đóng các liên lạc và kéo trở lại để mở chúng lại. Ít nhất 300 thử nghiệm phải được thực hiện trước khi có thể quyết định rằng những tia lửa không cháy. Nếu tia lửa trở nên nhỏ hơn vì bề mặt xấu của điện cực,các điện cực được làm sạch bằng một tập tinNếu bông bị
màu đen bởi vì nó đã trở thành oxy hóa sau đó nó được thay thế.điện trở được sử dụng để điều khiển dòng chảy vào cảm ứng và hằng số thời gian để sạc tụ được chọn để nó có tác động tối thiểu đến năng lượng của tia lửaĐiều này được kiểm tra bằng cách kiểm tra trực quan mà không có chất điện ở vị trí hoặc với cảm ứng ngắn.

Tình huống có điện áp hoặc dòng điện cao nhất tương ứng và không có lửa xác định giới hạn trên.Một giới hạn trên an toàn được đưa ra bằng cách chia giới hạn trên của điện áp hoặc dòng điện tương ứng với yếu tố biên an toàn của ba.

Hình 34 Chiếc thiết bị thử nghiệm bốc lửa

Hình 35 Nguồn điện tối đa được cho phép I là hàm lượng của điện áp tối đa được cho phép U đo trong một mạch hoàn toàn kháng trong môi trường giàu oxy

Hình 36 ∆ Điện áp tối đa cho phép U như một hàm của dung lượng C đo trong một mạch dung lượng được sử dụng trong môi trường giàu oxy

Hình 37 Nguồn điện tối đa được phép I như một hàm tính của độ điện dẫn L đo trong mạch cảm ứng trong môi trường giàu oxy
