| MOQ: | 1 |
| bao bì tiêu chuẩn: | safety carton pack or plywood box |
| Thời gian giao hàng: | 25 working days |
| phương thức thanh toán: | T/T |
| Khả năng cung cấp: | 3-5 sets per month |

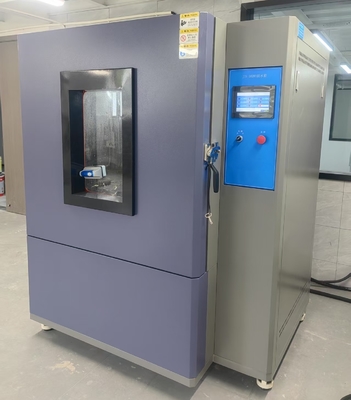

JIS D0203 Kiểm tra mưa và phun nước cho các bộ phận ô tô
Tổng quan:
Thiết bị thử nghiệm chống nước này được thiết kế và sản xuất toàn diện theo bốn loại thử nghiệm R1, R2, S1 và S2 trong tiêu chuẩn JIS D 0203-1994 và KS R 0015.và phù hợp với các thử nghiệm chống ẩm và chống nước của các bộ phận ô tô.
Thiết bị này sử dụng máy bơm nước bằng thép không gỉ để cung cấp nước.Các cảm biến dòng chảy cấp lại giá trị dòng chảy và giá trị áp suất trong thời gian thực để PLCPLC điều khiển tần số hoạt động của bộ chuyển đổi tần số thông qua tính toán.Chuyển đổi tần số điều khiển tốc độ quay của máy bơm nước để đạt được dòng chảy đầu ra của nguồn cung cấp nước, do đó đạt được giá trị dòng chảy thử nghiệm.
Các thông số kỹ thuật:
1Nhiệt độ nước thử: nhiệt độ phòng.
2- Kích thước bên trong: 1000X1000X1000mm.
3. máy quay: Capacity tải trọng tối đa 50KG.
4Vật liệu hộp: SUS304 thép không gỉ.
5Cửa sổ quan sát kính để quan sát thuận tiện các thay đổi trong các mẫu thử.
6Hai vòi, đáp ứng các yêu cầu của hình R1 và R2.
Có 40 lối thoát nước, đáp ứng các yêu cầu của hình S1 và S2.
8Các trục quay của ống nước cung cấp hình thành một góc 45o với đường ngang.
9- Tốc độ quay của trục ống nước: 23r/min;
10- Tốc độ giai đoạn lấy mẫu: 17 r/min;
11. Tốc độ lưu lượng phun nước: R1:1.9L/min; R2:3.2L/min S1:24.5L/min S2:39.2L/min
12Áp suất nước: R1:0.01Mpa; R2:0.03Mpa S1:0.10Mpa S2:0.30Mpa
13Thời gian thử nghiệm: 0 đến 9999 phút và 99 giây có thể được thiết lập.
14Khoảng cách giữa ống nước và mẫu: 400mm;
15. Kiểm soát
15.1Chế độ điều chỉnh tự động tần số biến đổi thay đổi tần số của bộ chuyển đổi tần số thông qua chương trình PLC để điều khiển tốc độ bơm nước,để đạt được dòng chảy và áp suất thiết lậpTất cả dữ liệu được chuyển đổi sang bảng điều khiển để hiển thị thông qua máy phát.
15.2 Phương pháp cài đặt: Menu bằng tiếng Anh, đầu vào màn hình cảm ứng, màn hình cảm ứng màu 7 inch;
15.3 Chức năng hiển thị: Nó có thể hiển thị áp suất, dòng chảy, tốc độ quay, thời gian thử nghiệm, v.v.
15.4 Chức năng bảo vệ: Bảo vệ rò rỉ, bảo vệ quá tải, bảo vệ mạch ngắn;
15.5. Điều khiển xoay của trục ống nước: Panasonic servo motor + reducer;
15.6 Điều khiển xoay vòng của giai đoạn xoay: Động cơ bước + máy giảm;
15.7. Stainless thép đa giai đoạn bơm ly tâm nguồn cung cấp nước;
16. nguồn cung cấp điện thiết bị: 380V 50/60Hz, 3kw;
17. theo tiêu chuẩn: JIS D0203,KS R 0015
