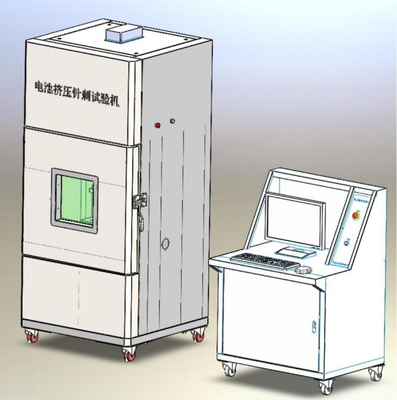

Máy thử nghiệm nghiền và xuyên kim pin KP-8101C Lực 15KN Hành trình 300mm

1. ChínhThông sốKỹ thuật

Số sê-riNgười

Tên dự án

Thông số kỹ thuật

1.01

Tên sản phẩm

Máy kiểm tra nghiền pin và xuyên kim

1.02

Mã sản phẩm

KP-8101C

1.04

Phương pháp cấu trúc

Dọc: Cấu trúc truyền động xi lanh điện servo

1.05 Pin thử nghiệm GB31241-2022

Pin hình trụ; pin vuông; pin nút; pin mềm; sơ đồ thử nghiệm như sau

1.06

Phương pháp điều khiển

Điều khiển máy tính từ xa

1.07

Kích thước không gian thử nghiệm

Kích thước không gian thử nghiệm ép tối đa W300*D300*H300 mm

Chiều cao bàn làm việc 770mm khoảng

1.08

Hộp bên trong thử nghiệm chống cháy nổ

1. Kích thước hộp bên trong: W680*D620*H600mm (tùy thuộc vào thiết kế)

2. Vật liệu hộp bên trong: thép không gỉ SUS304

3. Có một cổng hút khói trên đầu hộp bên trong: khẩu độ là φ102mm. Khối lượng xả 300m³/h

4. Phía sau hộp bên trong: Lỗ thông hơi giảm áp chống cháy nổ với màn hình bảo vệ để ngăn pin bay ra trong quá trình thử nghiệm.

5. Bên phải của hộp bên trong: mở 1 Khẩu độ φ50mm Cổng thử nghiệm, thuận tiện cho việc thu thập nhiệt độ và điện áp pin.

1.09

Phạm vi lực ép

1～15KN (có thể điều chỉnh)

1.10 Độ chính xác kiểm soát lực

Lên và xuống 1 Một bộ cảm biến lực có thể được sử dụng đồng thời mà không cần tháo rời và thay thế;

1kN Khi lực ép, độ chính xác lực: ≤±0.01kN (trạng thái ổn định)

15kN Khi lực ép, độ chính xác lực: ≤±0.7kN (trạng thái ổn định)

Sđồng hồ đo áp suất thử nghiệm tandard như sau

1.11

Cảm biến lực

Cảm biến lực trên có thể được sử dụng cho lực nhỏ 0 Phán đoán điểm; phát hiện độ dày, cải thiện hiệu quả độ chính xác phát hiện biến dạng lực của pin nhỏ

Các cảm biến lực cao sau đây được sử dụng cho các thử nghiệm thực nghiệm lực cao, chẳng hạn như 13kN

Các cảm biến lực trên và dưới có thể được sử dụng cùng nhau mà không cần tháo rời, điều này không ảnh hưởng đến thử nghiệm

1.12

Hành trình tối đa

0～300mm

1.13

Độ chính xác dịch chuyển

±0.1mm

1.14

Độ phân giải dịch chuyển

0.01mm

1.15

Tốc độ thử nghiệm

Tốc độ thử nghiệm ép 0.1mm/S～15mm/S (có thể điều chỉnh)

Tốc độ thử nghiệm châm cứu 0.1mm/s～40mm/s (có thể điều chỉnh)

1.16

Độ chính xác tốc độ

±0.1mm/s

1.17

Độ phân giải vận tốc

0.01mm/s

1.18

Phạm vi thời gian

0~9999S (có thể điều chỉnh)

1.19

Đầu ép

(1) Đường kính đầu ép phẳng:φ 150mm；

(2) Đầu ép hình trụ: φ25mm dài 200mm；

(3) Pin mềm, sơ đồ thử nghiệm ép bán trụ như sau

1.20

Cổng giảm áp

Có một cửa giảm áp ở phía sau hộp bên trong W300mm * H300mm; Tự động mở trong trường hợp pin phát nổ, chống cháy nổ và giảm áp

1.21

Xích chống cháy nổ

Cửa được trang bị 2 Xích chống cháy nổ ngăn cửa bị thổi bay và làm bị thương người. Nó đóng một vai trò bảo vệ an toàn.

1.22

Chức năng hút khói

Phía trên của hộp bên trong thử nghiệm được trang bị quạt hút khói cảm ứng nồi hơi: nó thải khói ra khỏi hộp bên trong thử nghiệm, chống cháy nổ và chống cháy. Ống xả khói bằng thép không gỉ kéo dài từ phía sau: đường kính ngoài DN102mm. Khối lượng xả 450m³/h

1.23

Chức năng chiếu sáng

Cửa sổ lắp đặt bên trong 2 đèn led dải: Chiếu sáng toàn bộ buồng thử nghiệm, giúp dễ dàng xem trạng thái thử nghiệm bên trong buồng. Nó cũng chống cháy nổ và chống cháy.

1.24

Cửa sổ kính chống cháy nổ

Cửa buồng thử nghiệm được trang bị cửa sổ kính chống cháy nổ 300*300mm cho phép quan sát rõ ràng các điều kiện thử nghiệm trong buồng thử nghiệm

1.25

Thiết kế an toàn kiểm soát truy cập

Có một công tắc truy cập phía trên cửa. Máy bơm chân không không thể khởi động khi cửa chưa đóng, giúp thao tác an toàn và đáng tin cậy hơn.

1.26

Thiết kế an toàn bảng điều khiển

Bảng điều khiển được tích hợp một bề mặt nghiêng. Các nút được đặt bên trong để chúng không thể bị vô tình nhấn hoặc va chạm bởi các vật thể bên ngoài hoặc cơ thể. Nó an toàn hơn.

1.27

Thiết kế nhắc nhở an toàn vận hành thiết bị

Thiết bị được trang bị đèn báo động ba màu để nhắc nhở nhân viên về trạng thái hoạt động thử nghiệm hiện tại của thiết bị để tránh thao tác sai trong quá trình vận hành.

1.28

Kênh thu thập điện áp

2 lối đi

1.29

Phạm vi thu thập điện áp

0～10V

1.30

Độ chính xác thu thập điện áp

±0.2%FS

1.31

Tốc độ thu thập điện áp

1-50Hz Có thể điều chỉnh

1.32

Kênh thu thập nhiệt độ

2 lối đi

1.33

Phạm vi thu thập nhiệt độ

0～800℃

1.34

Độ chính xác thu thập nhiệt độ

± 1.5℃

1.35

Tốc độ thu thập nhiệt độ

1-10Hz Có thể điều chỉnh

1.36

Cấu hình máy tính

Máy chủ Lenovo:

WIN7, CPU:i5, bộ nhớ đang chạy: 16G, Ổ cứng: 2t

Màn hình Lenovo:19 inch

Bàn phím và chuột: 1 bộ

1.37

Điều kiện tắt thử nghiệm

Có thể được thiết lập: lực, độ dịch chuyển, nhiệt độ, điện áp làm điều kiện tắt

1.38

Lưu dữ liệuand Xuất

Lực, độ dịch chuyển, điện áp, nhiệt độ, thời gian, giám sát và điều khiển, và dữ liệu có thể được lưu và xuất định dạng Excel.

Tất cả các thông số có thể được hiển thị trên cùng một giao diện thông qua biểu tượng đường cong giao diện phần mềm và cũng có thể được chụp ảnh màn hình và lưu ở định dạng hình ảnh PDF..

1.39

Kim thép

Chất liệu: SKD11; Góc đầu kim 45 °

Đường kính ngoài: Ø3 chiều dài 100mm--5 dải

Đường kính ngoài: Ø5 chiều dài 100mm--5 dải

1.40

Kích thước

Máy chủ đấm kim ép: W850 X D800 X H1970mm

Tủ điều khiển máy tính: W830 X D750 X H1200mm

1.41

Trọng lượng thiết bị

Xấp xỉ. 350kg

1.45

Nguồn cung cấp

AC 220V  50HZ

1.43

Tổng công suất

1.5 KW

1.44

Cung cấp chứng chỉ đo lường đủ điều kiện CNAS do cơ quan kiểm định bên thứ ba cấp có dấu hiệu.

1.45

Cung cấp chứng chỉ hiệu suất cung cấp thiết bị thử nghiệm thông số kỹ thuật liên quan cho cơ quan kiểm định cấp tỉnh trở lên của bên thứ ba và đính kèm bản sao của hợp đồng.

2. Tổng quan về sản phẩm

2.01

Thiết kế tiên tiến

1. Cấu trúc truyền động chống cháy nổ: Xi lanh servo, cảm biến lực và các thành phần điều khiển của cấu trúc truyền động được cách ly với hộp bên trong thử nghiệm. Nếu pin phát nổ hoặc bắt lửa bên ngoài hộp bên trong thử nghiệm, nó sẽ không bị hư hại do nổ hoặc cháy và độ chính xác truyền động và điều khiển của nó sẽ không bị ảnh hưởng.

2. Quá tải: Lực thử nghiệm có thể bị quá tải 150%F*S Cảm biến lực có thể được sử dụng bình thường trong môi trường nhiệt độ cao và thấp từ -20℃ đến +80℃.

3. Quạt hút khói chịu lửa: Quạt hút trong hệ thống hút khói sử dụng quạt gió cảm ứng nồi hơi, có các đặc điểm cấu trúc sau: Cánh quạt ly tâm áp suất âm sử dụng thiết kế truyền động cách ly với động cơ. Một bánh đà tản nhiệt bằng hợp kim nhôm được gắn trên trục cách ly để che chắn khỏi nhiệt độ cao.

4. Kích thước tổng thể nhỏ, không chiếm không gian và tiết kiệm chi phí cho người mua.

5. Đẹp và thân thiện với người dùng: Hình thức tổng thể đẹp và hào phóng, việc lắp đặt pin thử nghiệm rất đơn giản và thuận tiện. Chiều cao của bệ thử nghiệm phù hợp để mọi người ngồi xổm và vận hành.

6. Thiết kế bảng điều khiển an toàn: Bảng điều khiển được tích hợp và nghiêng, vì vậy các nút không bị vô tình nhấn hoặc va chạm bởi các vật thể bên ngoài hoặc cơ thể. Nó an toàn hơn.

7. Hộp điện điều khiển độc lập: Mạch điều khiển được thiết kế trong một hộp phân phối độc lập ở bên phải, tách biệt với khu vực điều khiển và khu vực thử nghiệm; giảm nhiễu, tránh dầu và bụi, mở cửa hộp điện ở bên phải, các thiết bị điện điều khiển rõ ràng trong nháy mắt và việc kiểm tra rất thuận tiện

8. Điều khiển máy tính từ xa: Máy tính được kết nối vớiemáy chủ đấm kim ép thông qua cáp mạng để đạt được điều khiển từ xa

2.02

Hiệu suất cơ bản

1. Vận hành và điều khiển đơn giản: giao diện người-máy, chỉnh sửa và điều khiển bằng máy tính; Đặt pin giữa các tấm ép trên và dưới. Nhấn nút kiểm tra để tự động hoàn thành bài kiểm tra.

2. Hộp bên trong thử nghiệm được thiết kế với: giảm áp an toàn chống cháy nổ; hút khói; chiếu sáng; và thiết kế kiểm soát truy cập an toàn.

3. Toàn bộ thiết bị đẹp và tiết kiệm năng lượng.

2.03

Các thành phần chính

1. Hệ thống điều khiển + Hệ thống thu thập

Điều khiển máy tính + thu thập dữ liệu pin đa kênh

2. Cấu trúc truyền động dọc

Động cơ servo + cấu trúc truyền động vít

3. Các chức năng phụ trợ khác

Với cửa sổ kính chống cháy nổ trực quan; chiếu sáng; Hút khói ;Giảm áp và chống cháy nổ; Bảo vệ ngưỡng; Chức năng bảo vệ dừng khẩn cấp.

2.04

Công dụng cơ bản

Thiết bị thử nghiệm này mô phỏng các tình huống trong đó pin bị nén bởi các vật thể hoặc bị chọc thủng bởi các dụng cụ sắc nhọn trong quá trình sử dụng. Thiết bị thể hiện các trạng thái khác nhau do pin thể hiện khi bị nén hoặc xuyên kim.

2.05

Điều kiện lắp đặt thiết bị

1. Lắp đặt và định vị: Thiết bị có thể được dỡ bằng xe nâng 3 tấn. Sau khi di chuyển vào phòng thí nghiệm, hãy đảm bảo rằng phía sau và cả hai bên của thiết bị được đặt cách tường ít nhất 600mm. Duy trì khoảng trống tối thiểu 1500mm ở phía trước để truy cập vận hành, tạo điều kiện cho việc nạp và thử nghiệm pin. Cố định thiết bị tại chỗ.

2. Kết nối cáp nguồn với đầu nối đất và ống xả: Đường kính trong DN100mm. Phòng thí nghiệm phải được trang bị ống hút khói chuyên dụng. Khả năng xả của thiết bị này: 720m³/h.

3. Khoảng cách lắp đặt giữa tủ điều khiển máy tính và máy chủ châm cứu ép là ≥5 Nếu có thể, máy tính nên được đặt trong phòng điều khiển độc lập.

4. Khả năng chịu tải của mặt đất ≥500kg/㎡.

5. Phòng thí nghiệm: Toàn bộ phòng thí nghiệm phải có hệ thống thông gió để thải khói bị rò rỉ trong quá trình thử nghiệm; ánh sáng phải tốt để tạo điều kiện thuận lợi cho việc xem thiết bị đang hoạt động.

6. Các lối đi trong phòng thí nghiệm phải thuận tiện cho việc vận chuyển pin và các phương tiện vận chuyển liên quan, và nhân viên có thể được sơ tán kịp thời trong trường hợp khẩn cấp đặc biệt.

7. Phòng thí nghiệm phải được trang bị các phương tiện chữa cháy thích hợp để tạo điều kiện thuận lợi cho việc sử dụng các công cụ chữa cháy.

3. Sản phẩm đáp ứng các tiêu chuẩn

GB 31241-2022 Yêu cầu an toàn đối với pin lithium-ion và bộ pin cho các sản phẩm điện tử di động

IEC 62133-1-2017 Yêu cầu an toàn đối với pin thứ cấp hoặc bộ pin có chứa chất điện phân kiềm hoặc không axit khác - Pin thứ cấp và pin kín di động (Bộ) được sản xuất từ chúng để sử dụng trong thiết bị di động

UL 1642-2022 Tiêu chuẩn an toàn cho pin lithium

UN 38.3 Hướng dẫn thử nghiệm và tiêu chí của Liên hợp quốc về vận chuyển hàng hóa nguy hiểm

4. Cấu trúc sản phẩmand Hiệu suất

4.01

Tiếng Trungand Phần mềm điều khiển máy tính chủ tiếng Anh

1. Phần mềm được cài đặt trên một Windows tiêu chuẩn Hệ thống dễ học và vận hành, đáp ứng các yêu cầu thử nghiệm và phần mềm có thể được chọn tự do bằng tiếng Trung và tiếng Anh.

Sơ đồ tham chiếu của giao diện điều khiển như sau

2. Ghi lại theo thời gian thực các thông số lực, độ dịch chuyển, nhiệt độ, điện áp, thời gian và có thể được hiển thị dưới dạng đường cong trên giao diện máy tính, giúp việc quan sát và phân tích trở nên đơn giản và thuận tiện. Dữ liệu có thể được xuất sang bảng EXCEL.

Hình ảnh tham chiếu của giao diện thu thập như sau

3. Được trang bị thu thập dữ liệu đa kênh để đáp ứng các yêu cầu thử nghiệm, giúp việc phân tích hiệu suất pin thuận tiện hơn.

4.02

Cấu trúc truyền động

1. Cấu trúc truyền động xi lanh điện servo dọc.

2. Xi lanh điện servo có độ chính xác truyền động cao, dễ điều khiển, dễ bảo trì và tiết kiệm năng lượng và thân thiện với môi trường.

4.03

Buồng thử nghiệm chống cháy nổand

Thiết kế cửa chống cháy nổ

1. Hộp bên trong chống cháy nổ: Thiết kế chống cháy nổ hộp bên trong bằng thép không gỉ.

2. Cổng giảm áp: Có một cổng giảm áp an toàn chống cháy nổ ở phía sau buồng thử nghiệm: kích thước W300*H300 mm.

Khi áp suất sốc do pin trong ngăn phát nổ đạt 0,104 Mpa, cửa giảm áp sẽ tự động mở để xả áp suất và ngăn nổ. Điều này bảo vệ ngăn bên trong khỏi bị phá hủy bởi vụ nổ.

3. Hệ thống hút khói: Có một cổng hút khói được thiết kế ở trên cùng, thải khí khói nhiệt độ cao ra bên ngoài thông qua quạt gió nồi hơi chịu nhiệt độ cao và đường ống.

4. Hệ thống chiếu sáng: Bên ngoài buồng thử nghiệm được trang bị đèn LED có độ sáng cao. Đèn chiếu sáng toàn bộ buồng thử nghiệm, giúp dễ dàng quan sát và theo dõi.

5. Cửa sổ quan sát: Có một cửa sổ kính chống cháy nổ trong suốt 300*300 mm trên cửa cho phép mọi người quan sát các điều kiện thử nghiệm trong buồng thử nghiệm.

6. Hệ thống kiểm soát truy cập: Có một công tắc kiểm soát truy cập được lắp đặt trên cửa. Không thể bắt đầu thử nghiệm nếu cửa không đóng để ngăn ngừa tai nạn.

7. Xích chống cháy nổ: Có hai bên cửa 2 Một xích chống cháy nổ. Khi lực nổ pin vượt quá phạm vi lực của cửa, cửa có thể bị thổi tung bởi sóng xung kích nổ. Xích sẽ kéo cửa và mở nó ở một góc nhỏ để giải phóng lực nổ, đóng vai trò bảo vệ an toàn.

4.04

Khả năng tiếp cận

(1) Chức năng bảo vệ dừng khẩn cấp:

Bảng điều khiển của thiết bị được trang bị 1 Một công tắc dừng khẩn cấp. Khi có trường hợp khẩn cấp hoặc bạn muốn dừng thử nghiệm, bạn có thể nhấn công tắc này và PLC Bộ điều khiển ngừng xuất và tất cả các hành động thử nghiệm.

(2) Hệ thống báo động âm thanh và ánh sáng ba màu:

Thiết bị được trang bị đèn báo động ba màu để nhắc nhở nhân viên về trạng thái hoạt động thử nghiệm hiện tại của thiết bị để tránh thao tác sai trong quá trình vận hành.

(3) Chức năng di động và cố định của thiết bị

Đáy của thiết bị được trang bị 4 Bánh xe vạn năng di động và 4 Chân cân bằng: thuận tiện cho việc di chuyển và định vị thiết bị.

5. Cấu hình tiêu chuẩn

Tên cấu hình

Số lượng

Tên cấu hình

Số lượng

Máy chủ

1

Hướng dẫn vận hành

1

Tủ điều khiển máy tính

1

Báo cáo kiểm tra xuất xưởng

1

6. Danh sách phụ kiện thiết bị

Tên phụ kiện

Thương hiệu

Tên phụ kiện

Thương hiệu

Động cơ Servo

Nissin hoặc các thương hiệu tương tự

Cảm biến lực

Dayang

Xi lanh điện

Kingpo

Rơ le trung gian

Schneider

Vòng bi

NSK

Công tắc tơ

Chint

Quạt gió cảm ứng nồi hơi

Chengyi

Máy chủ máy tính

Lenovo

Kim thép

Kingpo

Nguồn điện chuyển mạch

MEAN WELL
