Thiết bị thử nghiệm y tế để kiểm tra hiệu suất điện tử điện tử ECG với nhiều mục thử nghiệm và kết quả chính xác
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | KINGPO |
| Chứng nhận: | ISO9001 ISO17025 |
| Số mô hình: | DJY-4 |
| Tài liệu: | ECG electrode electrical pe...er.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | 8000 |
| chi tiết đóng gói: | 500*500*500mm |
| Thời gian giao hàng: | 15 ngày |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 100 |
|
Thông tin chi tiết |
|||
| Làm nổi bật: | Thiết bị thử nghiệm y tế,Thiết bị kiểm tra y tế điện cực ECG,Kết quả chính xác Thiết bị xét nghiệm y tế |
||
|---|---|---|---|
Mô tả sản phẩm

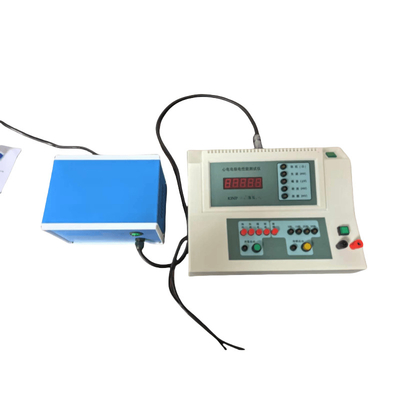

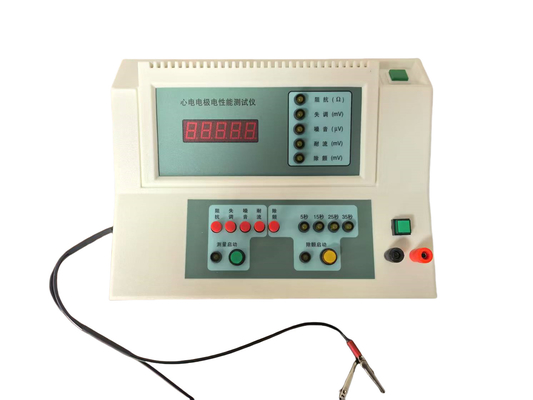

Máy kiểm tra hiệu suất điện điện tử ECG
Thiết bị này là một thiết bị chuyên dụng để kiểm tra hiệu suất tích hợp điện cực, được thiết kế theo Phương pháp thử nghiệm điện cực ECG dùng một lần ANSI/AAMI EC12:2000 ((R2005) Điện cực ECG dùng một lần
| Các vật liệu thử nghiệm | Điều kiện khuyến khích | phạm vi | Độ chính xác | Thời gian thử nghiệm |
| Kháng trở |
Sòng xoay xen kẽ hình xoang 100μAp_p - 5% 10Hz±10% |
0-20KΩ | Ít hơn hoặc bằng 1KΩ 2%±10Ω>1KΩ 3% | >60s |
| Rối loạn | Kháng điện đầu vào DC lớn hơn hoặc bằng 10μΩ | ± 1200mV |
Ít hơn hoặc bằng 100mV 1%±1mV > 100mV 2% |
60-90 |
| ồn |
RC Bandpass 0.15-100Hz |
0-2000μV ((PP) |
Ít hơn hoặc bằng 150μV ±7,5μV > 150μV 5% |
60-360s |
| Kháng lưu lượng |
Dòng DC 200nA±5% |
± 1200mV | Ít hơn hoặc bằng 100mV 1%±1mV>100mV 2% | Hơn 8 giờ |
| Chất xả |
Capacitor 10μF±5% Năng lượng 200V±2% |
± 1200mV |
Ít hơn hoặc bằng 100mV 1%±1mV > 100mV 2% |
5, 15, 25, 35s |
Kích thước tổng thể: 27.5cmx22cmx10cm.
Tổng trọng lượng máy: 2,5kg.
Fuse: F2A 250V.
Điều kiện môi trường
a) Điện áp cung cấp điện: AC 220V ± 10%, 50Hz ± 1Hz, với kết nối đất tốt.
b) Nhiệt độ xung quanh: 23°C±5°C.
c) Độ ẩm tương đối: 40%±10%.
d) Áp suất khí quyển: 70,0~106,0Kpa.
Cấu hình tiêu chuẩn: 1 đơn vị chính, 1 nguồn điện bên ngoài, 1 hướng dẫn sử dụng, 1 dây nối đất, 1 cặp kết nối 200nA, 15 dây dây chuỗi cặp điện cực, 1 vỏ di động
Tiêu chuẩn:
YY/T 0196-2005 Điện cực ECG dùng một lần
ANSI/AAMI EC12:2000 ((R2005)
Phạm vi áp dụng:
Được sử dụng để kiểm tra tính chất điện của điện cực ECG, phù hợp với điện cực ECG bề mặt cơ thể dùng một lần, including disposable ECG electrodes with pre-installed conductive glue or self-adhesive ECG electrodes with pressure-sensitive conductive glue and disposable ECG electrodes with conductive glue placed according to the requirements before use .
ANSI/AAMI EC12:2000(R2005),YY/T O196-2005 "Electrodes ECG dùng một lần" quy định các yêu cầu về kiểm tra lô và kiểm tra định kỳ, tức là:Nhóm các cặp điện cực và trình tự thử nghiệm của mỗi phầnCác yêu cầu đối với các điểm thử trên là như sau:
| Các vật liệu thử nghiệm | Kháng trở | Rối loạn | ồn | Kháng lưu lượng | Chất xả |
| Yêu cầu tiêu chuẩn ngành | < 3KΩ | < 100mV | < 150μV | < 100mV | < 100mV |
Kháng động AC ("Kháng động" viết tắt)
Một chỉ số đo lường toàn diện đại diện cho điện trở và phản ứng dung lượng của một cặp điện cực.
Trong quá trình thử nghiệm, thiết bị áp dụng dòng điện xoắn ốc 10Hz với giá trị đỉnh đến đỉnh không quá 100μA cho cặp điện cực thông qua hai dây cáp thử điện cực.Kháng điện xoay của cặp điện cực không được vượt quá 3KΩ.
DC offset voltage (offset ngắn gọn)
Điện áp phát triển giữa hai điện cực ECG dùng một lần do sự khác biệt trong tiềm năng nửa tế bào của chúng.
Sau khi hình thành cặp điện cực, sau một thời gian ổn định 1 phút, điện áp chuyển đổi DC của cặp điện cực được đo qua cáp thử điện cực không nên cao hơn 100mV.
Tiếng ồn bên trong (tóm tắt là tiếng ồn)
Tín hiệu điện áp trong một dải tần số nhất định được thể hiện bởi sự thay đổi điện áp dịch chuyển của cặp điện cực.
Sau khi hình thành cặp điện cực, sau một thời gian ổn định 1 phút, trong vòng 5 phút tiếp theo,giá trị đỉnh đến đỉnh của tiếng ồn bên trong được tạo ra bởi cặp điện cực trong dải tần số 0.15-100 Hz (phản ứng tần số thứ nhất) được đo bằng cáp thử điện cực không nên vượt quá 150μV.
Độ khoan dung hiện tại của Bias (được viết tắt là "sự khoan dung hiện tại")
Khả năng của một cặp điện cực duy trì điện áp chuyển đổi DC ổn định dưới tác động lâu dài của dòng DC nhỏ nhất định.
Cặp điện cực được kết nối với đầu cuối 200nA của thiết bị, và sau đó một dòng DC 200nA được áp dụng liên tục cho cặp điện cực trong hơn 8 giờ.sự thay đổi điện áp trên cặp điện cực được đo bằng dây cáp thử điện cực không nên lớn hơn 100mV.
Hiệu suất khôi phục khử rung động mô phỏng (được viết tắt là "Defib")
Khả năng của cặp điện cực để khôi phục phát hiện ECG sau khi được kích thích bởi dòng chống rung.
Trong quá trình thử nghiệm, tụ điện 10μF trong thiết bị được sạc đến DC200V, và cặp điện cực và điện trở 100Ω trong thiết bị được xả hàng loạt thông qua cáp thử điện cực.Giá trị điện áp trên cặp điện cực không nên cao hơn 100mV trong giây thứ 5 sau khi tụ bắt đầu xảTrong vòng 30 giây tiếp theo, tốc độ thay đổi điện áp trung bình mỗi 10 giây không nên cao hơn ± 1mV / s. Ngoài ra, yêu cầu sau bốn lần thí nghiệm trên,Kháng điện xoay 10Hz của cặp điện cực không nên lớn hơn 3KΩ.
