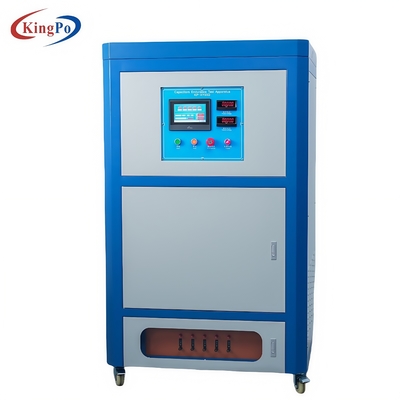

Thiết bị thử độ bền tụ điện IEC 60335-2-79 220V 50Hz

Thông số kỹ thuật này trình bày chi tiết về một Thiết Bị Kiểm Tra Độ Bền Tụ Điện có độ chính xác cao được thiết kế để tuân thủ IEC 60335-2-79, Điều khoản 18.103 và 18.104. Thiết bị kiểm tra tụ điện trong các thiết bị làm sạch áp suất cao, đảm bảo độ bền dưới ứng suất điện chu kỳ. Được tối ưu hóa về độ tin cậy và an toàn, nó đáp ứng các tiêu chuẩn công nghiệp nghiêm ngặt.

Thiết bị xác minh độ bền của tụ điện trong các thiết bị gia dụng theo IEC 60335-2-79. Nó mô phỏng các điều kiện thực tế thông qua các chu kỳ sạc-xả lặp đi lặp lại, đảm bảo tụ điện đáp ứng các yêu cầu về an toàn và hiệu suất được nêu trong Điều khoản 18.103 và 18.104.

Thiết bị kiểm tra độ bền này được thiết kế riêng cho tụ điện (0,1 µF đến 100 µF) được sử dụng trong máy làm sạch áp suất cao và máy làm sạch bằng hơi nước. Nó tiến hành các thử nghiệm tự động, có thể lặp lại để xác nhận hiệu suất dưới ứng suất điện và môi trường.

• IEC 60335-2-79: Yêu cầu an toàn đối với máy làm sạch áp suất cao và máy làm sạch bằng hơi nước.
• Điều khoản 18.103: Kiểm tra độ bền cho hoạt động của tụ điện theo chu kỳ.
• Điều khoản 18.104: Cách điện và hiệu suất trong điều kiện ứng suất.

• Nguồn vào: 220-240 V AC, một pha, 50/60 Hz (có thể cấu hình cho 110-120 V AC).
• Công suất: Tối thiểu 5 kVA.
• Điện áp thử nghiệm: 50 V đến 1000 V AC/DC, độ chính xác ±1%, <1% gợn sóng.
• Dòng điện thử nghiệm: Lên đến 10 A, độ chính xác ±1%.
• Kiểm soát chu kỳ:
  • Chu kỳ lập trình: 1 đến 100.000.
  • Thời gian chu kỳ: 0,1 giây đến 60 giây mỗi chu kỳ.
  • Chu kỳ làm việc: Có thể cấu hình (ví dụ: 50% theo Điều khoản 18.103).
• Dạng sóng: Xung hình sin AC hoặc DC, 50 Hz đến 1 kHz.

• Buồng nhiệt độ: -20°C đến +85°C, độ chính xác ±1°C.
• Độ ẩm: 20% đến 95% RH, độ chính xác ±3%.
• Thông gió: Tuần hoàn không khí đồng đều để có điều kiện ổn định.
• Giám sát cách điện: Đo điện trở theo thời gian thực.

• Gắn tụ điện: Đồ gá vạn năng cho nhiều kích cỡ khác nhau, sử dụng PTFE hoặc gốm.
• Đầu nối: Điện áp cao (≥5 kV), điện trở thấp, tháo nhanh.

• Giao diện: HMI màn hình cảm ứng hoặc phần mềm PC để kiểm tra IEC 60335-2-79.
• Thu thập dữ liệu: Ghi lại điện áp, dòng điện, nhiệt độ và điện trở ở ≥100 Hz.
• Tính năng an toàn:
  • Dừng khẩn cấp.
  • Bảo vệ quá áp/quá dòng.
  • Hệ thống liên khóa và phát hiện lỗi nối đất.

• Độ chính xác chu kỳ: ±0,1% về thời gian và số lượng.
• Tính ổn định điện áp: ±1% dưới tải.
• Thời gian thử nghiệm: Hỗ trợ 100.000 chu kỳ (~48 giờ ở 1 giây/chu kỳ).
• Tuân thủ: Xác minh không có hư hỏng, hỏng hóc hoặc lỗi cách điện theo Điều khoản 18.104.

• Kích thước: 1200 mm (R) x 800 mm (S) x 1500 mm (C).
• Khối lượng: ≤300 kg.
• Kết cấu: Vỏ thép không gỉ hoặc sơn tĩnh điện được xếp hạng IP54.
• Tính di động: Bánh xe có khóa.

• Hiệu chuẩn: Hàng năm, có thể truy nguyên theo ISO/IEC 17025.
• Bảo trì: Thiết kế mô-đun, các thành phần có thể thay thế, bao gồm hướng dẫn sử dụng.

• An toàn điện: Tuân thủ IEC 61010-1.
• EMC: Tuân thủ IEC 61326-1.
• Môi trường: Tuân thủ RoHS và WEEE.

• Hướng dẫn sử dụng: Hướng dẫn thiết lập, vận hành và bảo trì.
• Mẫu báo cáo thử nghiệm: Để tuân thủ IEC 60335-2-79 tài liệu.
• Bảo hành: 12 tháng, với hỗ trợ mở rộng tùy chọn.

• Giám sát từ xa: Theo dõi thử nghiệm trên nền tảng đám mây.
• Phân tích tự động: Phần mềm đánh giá đạt/không đạt.
• Kiểm tra đa trạm: Kiểm tra đồng thời nhiều tụ điện.

Thiết bị kiểm tra độ bền của tụ điện trong máy làm sạch áp suất cao, đảm bảo tuân thủ IEC 60335-2-79 Điều khoản 18.103 và 18.104 thông qua thử nghiệm sạc-xả theo chu kỳ.

Nó hỗ trợ các tụ điện từ 0,1 µF đến 100 µF, được sử dụng trong các thiết bị được đề cập trong IEC 60335-2-79.

Thiết bị duy trì nhiệt độ từ -20°C đến +85°C và độ ẩm từ 20% đến 95% RH, theo yêu cầu của Điều khoản 18.104.

Nó bao gồm dừng khẩn cấp, bảo vệ quá áp/quá dòng, liên khóa và phát hiện lỗi nối đất để vận hành an toàn.

Có, nó có các trình tự thử nghiệm có thể lập trình thông qua HMI màn hình cảm ứng hoặc phần mềm PC, với ghi dữ liệu theo thời gian thực để tuân thủ IEC 60335-2-79.

Hiệu chuẩn hàng năm được thực hiện, có thể truy nguyên theo ISO/IEC 17025, đảm bảo đo điện áp, dòng điện và nhiệt độ chính xác.

Thiết bị hỗ trợ hoạt động liên tục trong 100.000 chu kỳ, khoảng 48 giờ ở 1 giây mỗi chu kỳ.

Có, nó tuân thủ các chỉ thị IEC 61010-1 (an toàn điện), IEC 61326-1 (EMC) và RoHS/WEEE.
