Mô tả sản phẩm

ISO 16750-4 Hình 4 Bộ thử nghiệm bằng thép không gỉ - Thiết bị thử nghiệm phản lực nước bắn tung tóe

ISO 16750-4 Hình 4 Sốc nhiệt với tia nước ...

Mục đích:

Thử nghiệm này mô phỏng sự tiếp xúc của thành phần với nước khi nó xảy ra khi lái xe qua vũng nước.

Thử nghiệm nhằm xác minh chức năng của bộ phận khi tiếp xúc với nước làm mát đột ngột.

Bài kiểm tra:

Chế độ hoạt động của DUT:

Nếu thành phần không được vận hành với tải vận hành ở chế độ lái xe:

II.a trong toàn bộ thử nghiệm

Nếu thành phần được vận hành với tải vận hành ở chế độ lái xe:

Ngắt II.a và II.c khi lái xe trong điều kiện làm việc

Quy trình kiểm tra:

Gia nhiệt DUT đến nhiệt độ thử nghiệm.

Tiếp theo là sự bắn tung tóe theo chu kỳ của DUT như trong Hình 35.

DUT sẽ bị bắn tung tóe trên toàn bộ chiều rộng của nó.

Tthông số kỹ thuật:

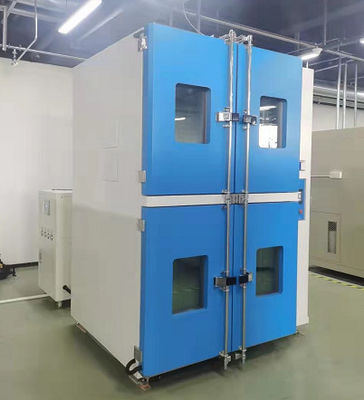

Giới thiệu về thiết kế kết cấu

1. Vỏ ngoài của thiết bị được làm bằng thép tấm mạ kẽm chất lượng cao 2mm máy công cụ CNC, bề mặt của vỏ ngoài được phun sơn bóng mịn và đẹp hơn.

2, lớp lót là tấm gương bằng thép không gỉ chất lượng cao SUS316;Để tạo điều kiện thuận lợi cho việc tái chế môi trường thử nghiệm và làm sạch sau Zui, đáy của xưởng thiết bị được thiết kế như một cái phễu;

3, vật liệu cách nhiệt: bông sợi thủy tinh mật độ cao để đảm bảo hiệu suất cách nhiệt, duy trì sự cân bằng trong nhà và nhiệt độ ổn định;

4. Cửa ra vào có cửa sổ trong suốt để quan sát sự thay đổi của mẫu trong nhà, cửa sổ quan sát bằng kính cường lực rỗng nhiều lớp;

5. Hệ thống trộn sử dụng động cơ quạt trục dài và cánh quạt nhiều cánh bằng thép không gỉ chịu nhiệt độ cao - thấp để đạt được chu trình khuếch tán đối lưu thẳng đứng, do đó nhiệt độ và độ ẩm trong phòng thí nghiệm đồng nhất và ổn định;

6. Dải niêm phong cường độ cao chịu nhiệt độ cao hai lớp được sử dụng giữa cửa và tủ để đảm bảo niêm phong khu vực thử nghiệm.Chất liệu bên trong của cửa được làm bằng thép không gỉ, tay nắm cửa được làm không phản lực giúp thao tác dễ dàng hơn;

7. Lỗ kiểm tra (bên trái của máy) có thể được sử dụng cho cáp nguồn kiểm tra bên ngoài hoặc cáp tín hiệu (khẩu độ 100mm);

8. Hệ thống lạnh của thiết bị được lắp đặt phía dưới, và máy nén được nhập khẩu từ thương hiệu Taikang của Pháp đảm bảo hiệu quả làm lạnh và độ tin cậy.

9. Đáy máy được trang bị bánh xe di chuyển PU cố định chất lượng cao, có thể dễ dàng di chuyển máy đến vị trí đã định, cố định bánh xe sau Zui;

10. Phần điều khiển của thiết bị được thiết kế ở phía bên phải của thiết bị.Nó được phân phối với bộ điều khiển nhiệt độ và công tắc điều khiển.Nó rất dễ vận hành, đơn giản và dễ bảo trì.

Điều kiện sử dụng thiết bị

1. nhiệt độ môi trường: 5 ° C ~ +32 ° C;

2. Độ ẩm môi trường: ≤85%;

3. yêu cầu nguồn: AC380 (± 10%) V / 50HZ hệ thống năm dây ba pha;

4. công suất cài đặt trước: khoảng 3KW

Vòi phun-Kingpo

Bộ điều khiển PLC-SIEMENS

Màn hình cảm ứng- SIEMENS

5.4.2 Thử nước bắn

5.4.2.1 Phương pháp thử nghiệm
Làm nóng DUT trong lò không khí nóng ở Tmaxtrong thời gian giữ được chỉ định,thứ tự.Sau đó dội DUT bằng nước đá trong 3 s.Nếu DUT bị văng vào xe chỉ từ một hướng, chỉ văng từ hướng này khi xe đang ở vị trí như đã lắp đặt.Nếu thiết bị bị bắn tung tóe từ các hướng khác nhau trong xe, thì các hướng này phải được tính đến.Trong trường hợp này, hãy sử dụng một DUT mới cho mỗi hướng giật gân.Chiều rộng của tia sáng hướng vào DUT phải luôn lớn hơn chiều rộng của DUT.Nếu DUT bị bắn tung tóe chứng tỏ quá lớn so với một tia phản lực, hãy sắp xếp nhiều tia phản lực liên tiếp để tạo ra một dòng tác động bắn tung tóe lên DUT.Xem Hình 4 đến Hình 6.

Các thông số kiểm tra bao gồm:
⎯số chu kỳ: 100;
Thời gian giữ lại,thứ tự, tại Tmax: 1 h hoặc cho đến khi đạt được sự ổn định nhiệt độ DUT;
⎯ thời gian truyền: <20 s (để chuyển đổi thủ công DUT giữa nhiệt độ lưu trữ và bắn tung tóe);
⎯ chất lỏng thử nghiệm: nước khử ion;
⎯ nhiệt độ nước: 0 ° C đến +4 ° C;
⎯ lưu lượng nước: từ 3 l đến 4 l mỗi 3 s (thời gian bắn tung tóe);
⎯ khoảng cách giữa tia và bề mặt DUT: (325 ± 25) mm (nước phải được phủ trên toàn bộ chiều rộng của DUT);
⎯các chế độ vận hành: xem Hình 5;
Định hướng của DUT: như trên xe.
